PCB에 192x64 COG LCD를 장착하는 것은 정밀성과 지식이 필요한 중요한 프로세스입니다. 신뢰할 수있는 공급 업체로서192x64 COG LCD, 나는이 과정을 단계별로 안내하기 위해 여기에 있습니다.
기본 이해
장착 프로세스에 뛰어 들기 전에 192x64 COG LCD가 무엇인지 이해하는 것이 필수적입니다. COG는 유리의 칩을 나타냅니다. 즉, 통합 회로가 LCD의 유리 기판에 직접 장착됩니다. 이 기술은 소규모 폼 팩터, 더 낮은 전력 소비 및 더 나은 신뢰성과 같은 몇 가지 장점을 제공합니다.
192x64 사양은 디스플레이의 픽셀 수를 의미하며 192 픽셀은 수평으로 64 개의 픽셀을 수직으로합니다. 이 유형의 LCD는 일반적으로 산업 제어 패널, 의료 기기 및 소비자 전자 제품을 포함한 다양한 응용 분야에서 사용됩니다.
PCB 준비
PCB에 192x64 COG LCD를 장착하는 첫 번째 단계는 PCB 자체를 준비하는 것입니다. 주요 고려 사항은 다음과 같습니다.
PCB 레이아웃을 설계하십시오
PCB 레이아웃은 192x64 COG LCD의 핀 구성과 일치하도록 설계되어야합니다. LCD 모듈과 저항, 커패시터 및 전압 조정기와 같이 필요한 추가 구성 요소를위한 충분한 공간을 남겨 두십시오.
구멍을 뚫습니다
LCD 모듈의 장착 구멍에 따라 PCB에 구멍을 뚫습니다. 구멍은 안전한 착용감을 보장하기 위해 적절한 크기 여야합니다.
PCB를 청소하십시오
먼지, 먼지 또는 잔해물을 제거하기 위해 PCB를 철저히 청소하십시오. 이는 LCD 모듈과 PCB 간의 전기적 접촉을 잘 보장하는 데 도움이됩니다.
LCD 모듈 장착
PCB가 준비되면 이제 192x64 COG LCD 모듈을 장착해야합니다. 다음은 다음과 같은 방법입니다.
LCD 모듈을 정렬하십시오
LCD 모듈을 PCB의 구멍과 조심스럽게 정렬하십시오. LCD 모듈의 핀이 PCB의 해당 패드와 올바르게 정렬되어 있는지 확인하십시오.
LCD 모듈을 고정하십시오
나사 또는 접착제를 사용하여 LCD 모듈을 PCB에 고정하십시오. 이동이나 진동을 방지하기 위해 LCD 모듈이 PCB에 단단히 부착되어 있는지 확인하십시오.
핀을 납땜하십시오
LCD 모듈이 고정되면 핀을 PCB의 해당 패드로 납땜하십시오. 미세한 납땜 철 및 고품질 솔더를 사용하여 전기 접촉이 우수합니다.
LCD 모듈 테스트
PCB에 192x64 COG LCD 모듈을 장착 한 후에는 제대로 작동하는지 확인하는 것이 중요합니다. 다음은 다음과 같은 방법입니다.
전원 공급 장치를 연결하십시오
전원 공급 장치를 PCB에 연결하고 전압이 LCD 모듈의 지정된 범위 내에 있는지 확인하십시오.
테스트 신호를 보내십시오
LCD 모듈에 테스트 신호를 보내서 올바르게 표시되는지 확인하십시오. 마이크로 컨트롤러 또는 테스트 보드를 사용하여 테스트 신호를 보낼 수 있습니다.
결함을 확인하십시오
LCD 모듈에 죽은 픽셀, 고르지 않은 밝기 또는 색 왜곡과 같은 모든 결함이 있는지 확인하십시오. 결함이있는 경우 LCD 모듈을 교체해야 할 수도 있습니다.
문제 해결
장착 또는 테스트 프로세스 중에 문제가 발생하면 다음과 같은 일반적인 문제 해결 팁이 있습니다.
연결을 확인하십시오
LCD 모듈과 PCB 간의 모든 연결이 안전하고 적절하게 납땜되어 있는지 확인하십시오. 느슨한 연결은 간헐적 인 문제를 일으키거나 LCD 모듈이 완전히 작동하는 것을 방지 할 수 있습니다.
전원 공급 장치를 확인하십시오
전원 공급 장치가 올바른 전압과 전류를 제공하고 있는지 확인하십시오. 너무 높거나 너무 낮은 전원 공급 장치는 LCD 모듈을 손상 시키거나 오작동 할 수 있습니다.
테스트 신호를 확인하십시오
테스트 신호가 올바르게 전송되고 있는지 확인하십시오. 테스트 신호가 LCD 모듈의 지정된 범위 내에 있는지 확인하려면 프로그래밍 코드 또는 테스트 보드를 확인해야 할 수도 있습니다.
결론
PCB에 192x64 COG LCD를 장착하는 것은 정밀성과 지식이 필요한 복잡한 프로세스입니다. 이 블로그 게시물에 요약 된 단계를 따르면 LCD 모듈이 올바르게 장착되어 올바르게 작동하는지 확인할 수 있습니다.
궁금한 점이 있거나 추가 지원이 필요한 경우 저희에게 연락하십시오. 우리는 주요 공급 업체입니다192x64 COG LCD다른 LCD 모듈, 우리는 고객에게 고품질 제품과 우수한 고객 서비스를 제공하기 위해 노력하고 있습니다.

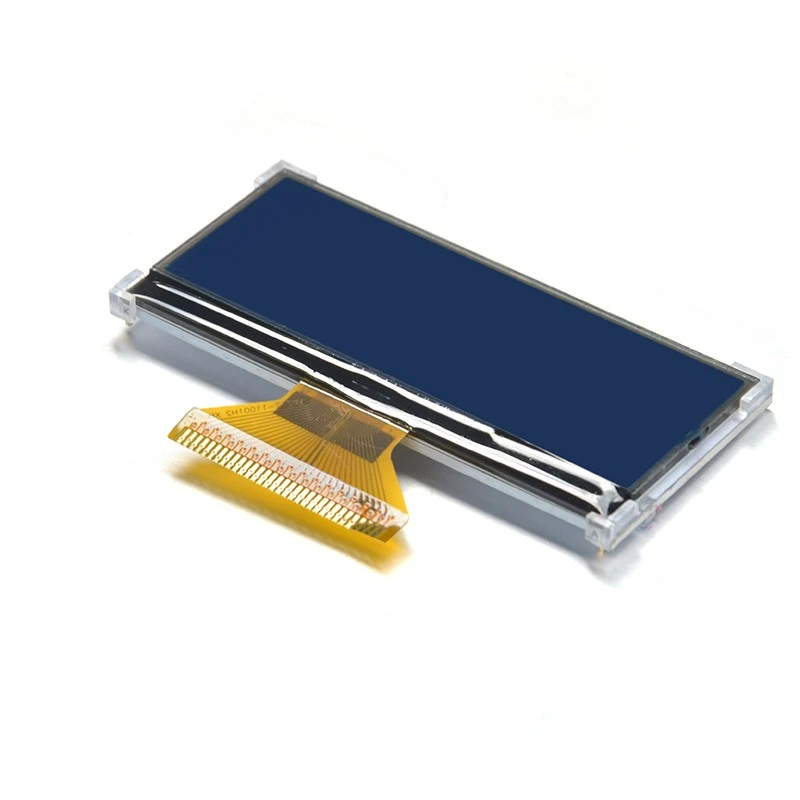

192x64 COG LCD 외에도LCD 디스플레이 128x128 그래픽 LCD그리고122x32 그래픽 LCD. 제품 구매에 관심이 있으시면 자세한 내용은 당사에 문의하십시오.
