1.제품 소개
1604 LCD 모듈은 고도로 통합된 LCD 디스플레이 모듈로, 일반적으로 더 많은 문자와 정보를 표시해야 하는 장치에 사용됩니다.
2.제품 특징
높은 통합성:디스플레이 화면, 구동 회로 및 제어 논리를 포괄하여 제조 공정을 단순화합니다. 설계 및 레이아웃
대형 디스플레이 영역:16자 × 4줄의 표시 구조를 제공하며, 풍부한 표시 정보를 제공하여 대량의 텍스트와 데이터를 표시하는 데 적합합니다.
좋은 가시성:선명한 디스플레이 효과와 광범위한 시야각을 제공합니다.

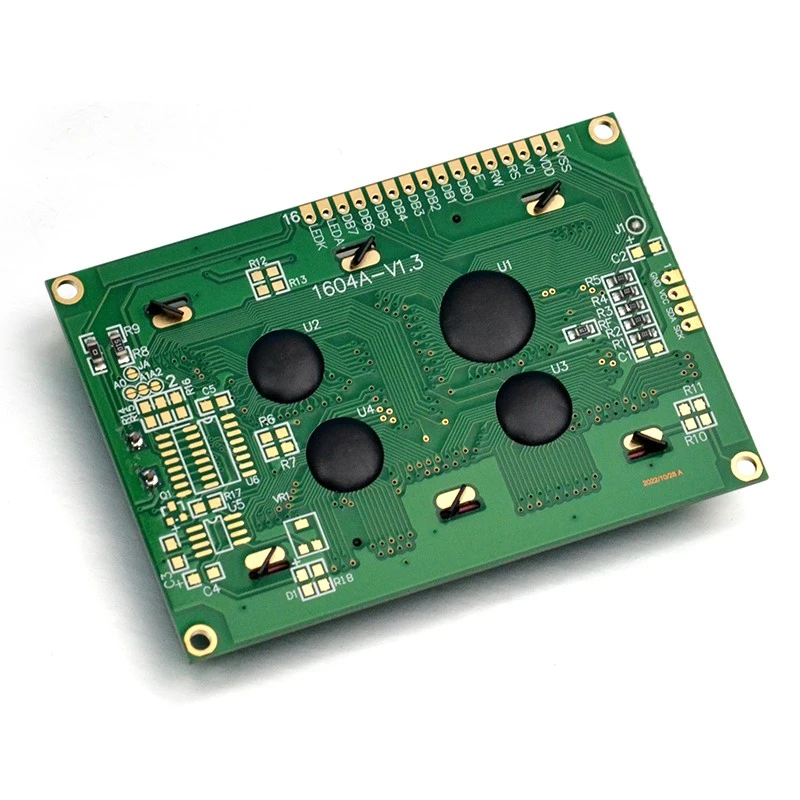

안정성 및 신뢰성:COB 패키징 기술을 사용하여 회로 기판의 연결 지점 수를 줄이고, 모듈의 간섭 방지 성능과 장기 안정성을 향상시켰습니다.
그러나 크기가 비교적 크고 공간이 제한된 소형 기기에는 적합하지 않습니다. 또한 그래픽 변환을 완료할 수 없습니다. 특히 높은 디스플레이 품질과 안정성이 필요한 애플리케이션의 경우 비용이 많이 듭니다.
1604COB LCD 화면은 계산기, 산업용 제어 패널, 계측기, 스마트 홈 기기 및 기타 분야에서 널리 사용됩니다. 디스플레이 효과가 선명하고 간단한 디지털, 텍스트 및 기타 정보를 표시하는 데 적합합니다.
산업 제어:다양한 계기나 자동화 장비의 디스플레이 화면 등입니다.
통신 장비:정보 표시 단말기, 통신 테스트 장비 등입니다.
가전:예를 들어 POS 기계, 자동판매기 등 많은 양의 정보를 표시해야 하는 제품이 여기에 해당합니다.
4. 생산과정
1604 디스플레이 화면을 제조하는 공정 흐름은 다음과 같습니다.
LCD 패널 준비:LCD 유리 기판을 준비하고 그 위에 액정 물질과 전극을 코팅합니다.
COB 포장:LCD 패널과 드라이버 IC, 제어 로직 등을 PCB 회로 기판에 통합하고 용접 등의 공정을 거쳐 고정합니다.
백라이트 조립:백라이트 소스를 추가하는데, 일반적으로 LED 백라이트를 사용하여 충분한 밝기와 균일성을 제공합니다.
테스트 및 디버깅:완성된 모듈에 대한 기능 테스트와 품질 검사를 실시하여 모든 매개변수가 사양을 충족하는지 확인합니다.
포장:합격한 모듈을 패키지화하여 고객에게 배송하거나 최종 제품에 통합할 준비를 합니다.

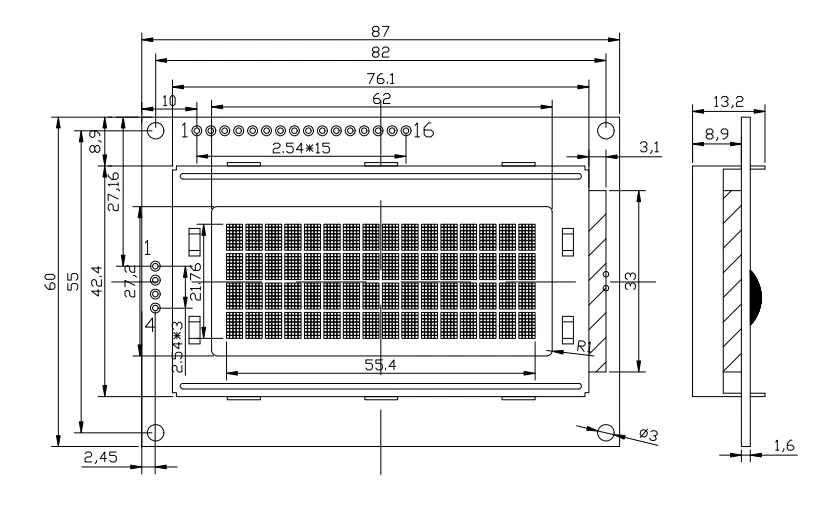

5.제품 매개변수(사양)
|
모듈 크기 : 87X60X13.2mm |
디스플레이 뷰 영역 : 62X27.2mm |
|
LCD 유형: STN/양성/반사형 |
시야각 : 6시 방향 |
|
드라이버 IC:SPLC780D 또는 동등품 |
백라이트 드라이버 유형: 전원/3.3V/5.0VHITE |
|
DC 대 DC 회로: 내장 |
무게: TBD |
|
핀 |
상징 |
직렬 IIC 인터페이스 |
|
|
|
1 |
비에스 |
핀 |
상징 |
|
|
2 |
비디디 |
1 |
비에스 |
|
|
3 |
보 |
2 |
비디디 |
|
|
4 |
알에스 |
3 |
재림교회 |
|
|
5 |
R/W |
4 |
에스씨씨 |
|
|
6 |
E |
|||
|
7 |
0 (데이터베이스) |
|||
|
8 |
DB1 |
|||
|
9 |
DB2 |
|||
|
10 |
DB3 |
|||
|
11 |
DB4 (DB4) |
|||
|
12 |
DB5 |
|||
|
13 |
DB6 (DB6) |
|||
|
14 |
DB7 |
|||
|
15 |
A |
|||
|
16 |
K |
|||
