한자리 7세그먼트 LED

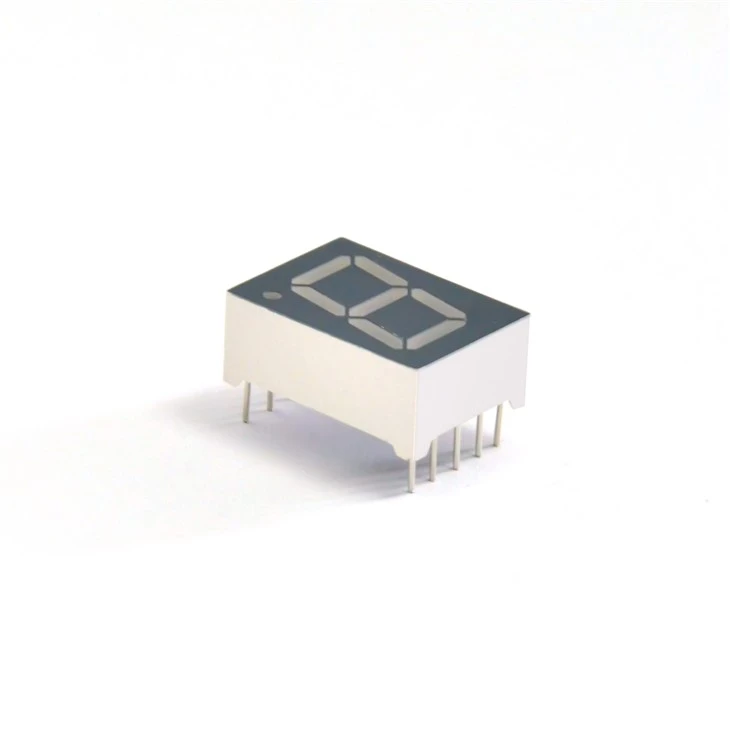

A: 한 자리 7 세그먼트 LED는 8자 패턴으로 배열된 7개의 개별 LED 세그먼트로 구성된 디스플레이입니다. 다양한 세그먼트 조합을 조명하여 한 번에 하나의 숫자(0-9)를 표시할 수 있습니다.

A: 한자리 7세그먼트 LED는 디스플레이의 특정 세그먼트를 켜서 숫자를 표시합니다. 0부터 9까지의 각 숫자는 숫자를 형성하기 위해 켜지는 세그먼트의 고유한 조합으로 표시됩니다.

A: 한 자리 7 세그먼트 LED는 카운터, 디지털 시계, 온도계 및 한 번에 한 자리만 표시하면 되는 다양한 전자 장치 등 한 자리 표시가 필요한 응용 분야에 일반적으로 사용됩니다.

A: 한 자리 7 세그먼트 LED는 8자 패턴으로 배열된 7개의 LED 세그먼트(a, b, c, d, e, f, g로 표시)로 구성됩니다. 각 세그먼트는 개별적으로 제어되어 특정 숫자를 형성할 수 있으며 공통 양극 또는 공통 음극 구성이 될 수 있습니다.

A: 한 자리 7 세그먼트 LED는 해당 세그먼트에 전압을 적용하여 제어됩니다. 공통 양극 디스플레이에서는 모든 세그먼트의 양극이 공통 핀에 연결되고, 음극이 접지에 연결되면 세그먼트가 켜집니다. 공통 음극 디스플레이에서 음극은 공통 핀에 연결되며 양극에 양의 전압이 공급되면 세그먼트가 켜집니다.

A: 공통 양극 One-Digit 7 Segment LED에서는 모든 세그먼트의 양극이 공통 핀에 연결되어 있으며 음극에 낮은 전압을 가하여 세그먼트가 켜집니다. 공통 음극 디스플레이에서는 모든 세그먼트의 음극이 공통 핀에 연결되고 해당 양극에 고전압을 가하여 세그먼트가 켜집니다.

A: 멀티플렉싱은 여러 숫자를 빠르게 전환하여 동시에 표시되는 것처럼 보이게 하는 기술입니다. 일반적으로 한 자리 숫자에는 멀티플렉싱이 필요하지 않지만 여러 개의 한 자리 7 세그먼트 LED가 동일한 드라이버 회로에 의해 제어되는 애플리케이션에 사용할 수 있습니다.

A: 한 자리 7 세그먼트 LED의 밝기는 LED 세그먼트를 통해 흐르는 전류를 조정하여 제어됩니다. 이는 저항을 사용하여 전류를 제한하거나 각 사이클 동안 LED가 켜져 있는 시간을 조정하는 펄스 폭 변조(PWM)를 통해 수행할 수 있습니다.

답변: 한 자리 7 세그먼트 LED는 일반적으로 1.8V ~ 3.2V의 순방향 전압으로 작동합니다(LED 색상에 따라 다름). 각 세그먼트에 필요한 전류는 일반적으로 약 10mA ~ 20mA입니다. 총 전류는 주어진 시간에 켜져 있는 세그먼트 수에 따라 달라집니다.

A: One-Digit 7 Segment LED를 사용하면 단순성, 저비용, 저전력 소모, 사용 편의성 등의 장점이 있습니다. 이는 하나의 숫자만 표시해야 하는 애플리케이션에 이상적인 솔루션이며 명확하고 읽기 쉬운 출력을 제공합니다.
