소개
128x64B 도트 매트릭스 LCD 디스플레이는 다양한 전자 장치에 널리 사용되는 고성능 도트 매트릭스 그래픽 LCD 디스플레이 모듈입니다. 둘째, 디스플레이 모듈의 해상도는 128x64 도트입니다. 이는 제한된 화면 공간에서 풍부한 정보를 표시할 수 있음을 의미합니다. 여러 줄의 텍스트 정보이든 작은 형식의 그래픽 디스플레이이든 당사 제품은 쉽게 처리할 수 있습니다.

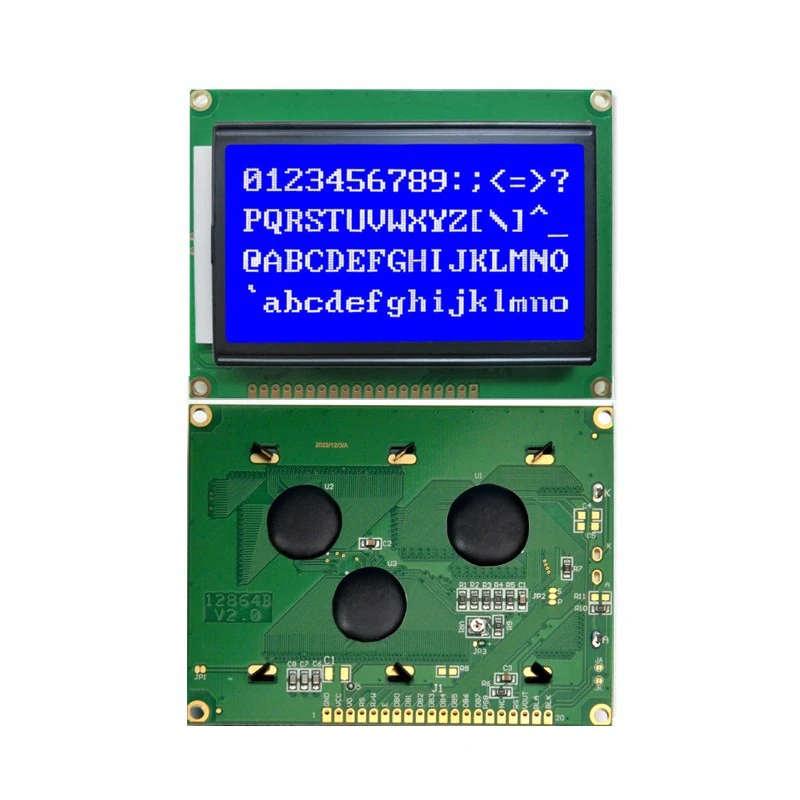

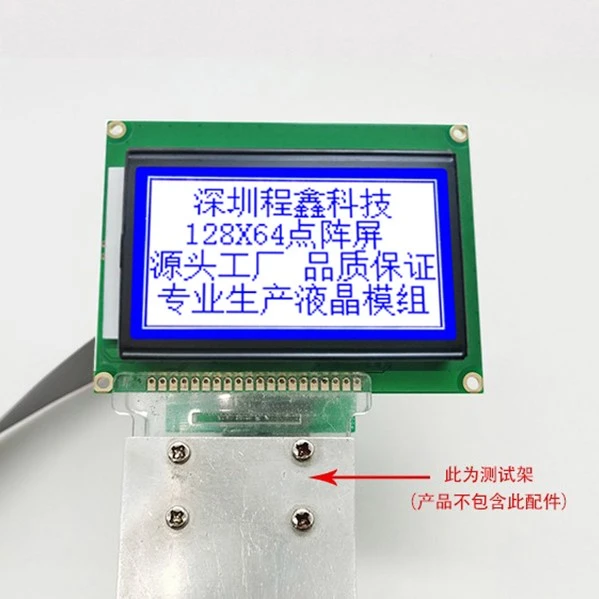

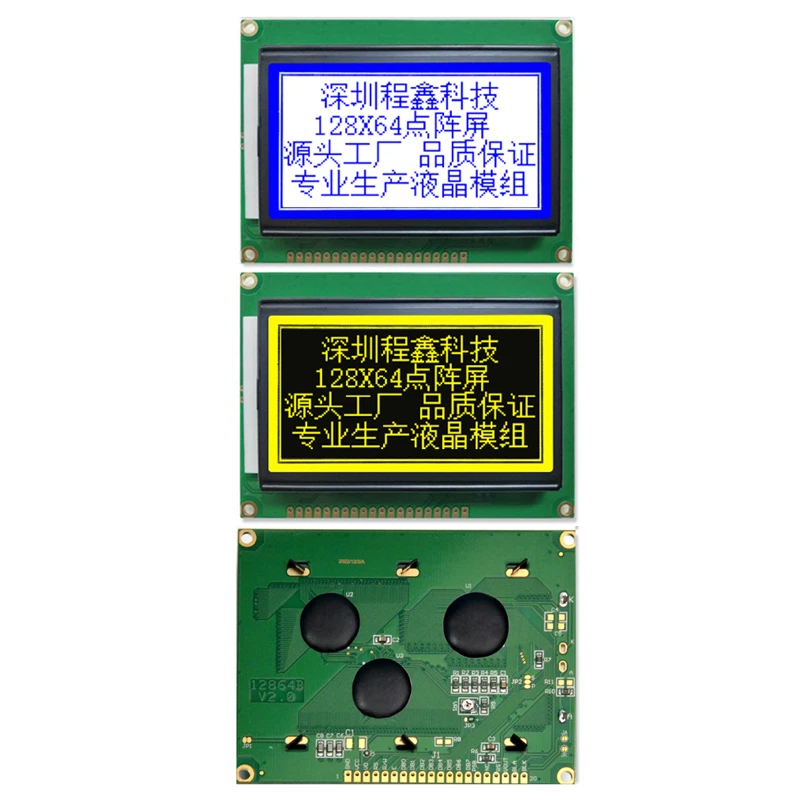

1. 제품 사진
2.제품특징
고해상도 디스플레이
128x64B 도트 매트릭스 LCD 디스플레이는 총 8192개의 독립 픽셀을 포함하는 128열 x 64행의 도트 매트릭스 레이아웃을 채택합니다. 이러한 고밀도 도트 매트릭스 디자인을 통해 화면에 더욱 섬세하고 선명한 이미지와 텍스트를 표시할 수 있습니다.
저전력 설계
디스플레이의 작동 전압 범위는 {{0}}.0V에서 +5.5V 사이입니다. 이렇게 낮은 전압 요구 사항은 에너지 소비를 줄이는 데 도움이 됩니다. 둘째, 외부 부압이 필요 없는 DC-DC 변환 회로를 통합해 회로 설계를 더욱 단순화하고 전력 소모를 줄인다.
강력한 환경 적응성
당사의 디스플레이 화면은 일반적으로 -20도에서 +70도까지의 넓은 작동 온도 범위를 가지며, 일부 산업 등급 모델은 심지어 -30도에서 +85도까지 확장되어 다음을 보장합니다. 추운 환경이나 고온 환경에서는 정상적으로 표시될 수 있습니다. 둘째, 당사의 디스플레이 화면은 밀봉 구조와 방습 처리를 사용하여 액정 재료가 습기의 침입을 방지합니다. 동시에 회로 부품은 일반적으로 다양한 가혹한 환경을 견딜 수 있도록 부식 방지 코팅으로 코팅됩니다.
유연한 인터페이스
당사의 디스플레이 화면은 병렬 인터페이스, SPI 인터페이스 및 I²C 인터페이스와 같은 다중 통신 프로토콜 및 인터페이스 방법을 지원하는 드라이버 칩으로 인해 유연한 인터페이스의 특성을 갖습니다.
산업 제어 시스템
128x64B 도트 매트릭스 LCD 디스플레이는 산업 자동화 제어 분야에서 널리 사용됩니다. 128×64 픽셀의 고해상도 디자인은 실시간 매개변수, 상태 표시 및 차트 정보를 포함한 복잡한 작동 인터페이스를 표시할 수 있습니다.
의료 기기 및 장비
의료 장비에서 128x64B 도트 매트릭스 LCD 디스플레이는 모니터, 혈당 측정기 및 고대비와 선명한 디스플레이 효과를 갖춘 기타 장비에 적합합니다.
가전제품
소비자 가전 분야의 디스플레이 응용 분야에는 스마트 홈 장치, 오디오 패널 및 원격 제어 장치가 포함됩니다.
기기 및 계량 장비
당사의 디스플레이는 에너지 미터, 가스 분석기, 전자 저울 등 다양한 측정 장비에 널리 사용됩니다.
자동차 전자
자동차 전자 분야에서 디스플레이는 차량 내비게이션 시스템, 계기판, 백미러 디스플레이 모듈에 사용됩니다.
교육 및 연구 장비
당사의 디스플레이는 실험 장비 및 전자 개발 보드 교육과 같은 교육 및 연구 분야의 장비에도 적합합니다.
4.제품 매개변수(사양)
|

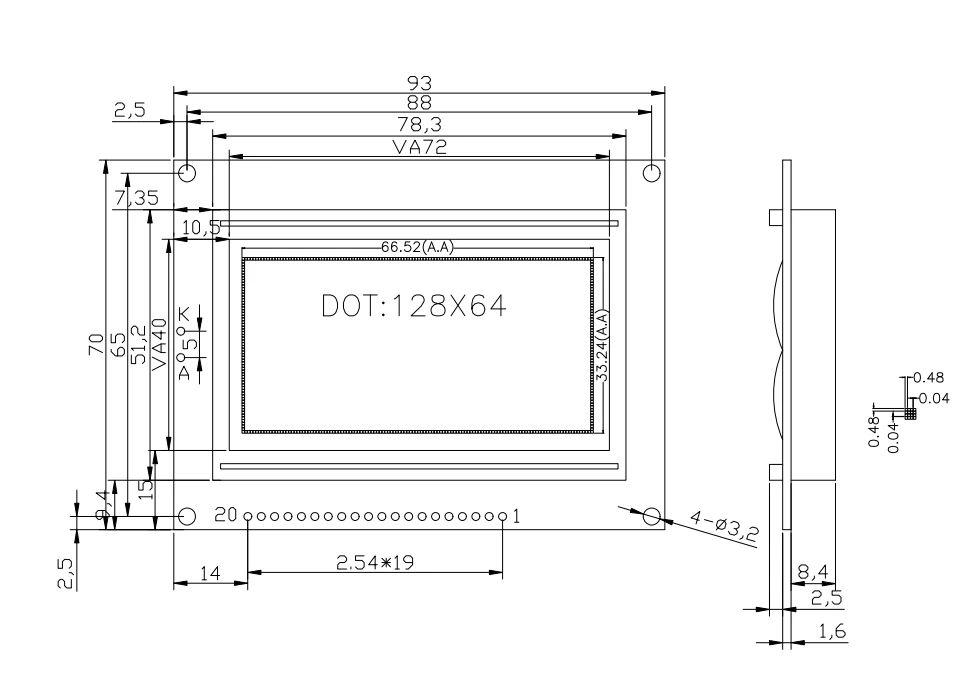

모듈 크기: 93X70X12.5mm |
디스플레이 뷰 영역: 72X40mm |
|
LCD 유형:FSTN/포지티브/반투과형 |
시야각:6시 |
|
드라이버 IC:ST7920 또는 동급 |
백라이트 드라이버 유형:전원/3.1V/HITE |
|
DC-DC 회로: 내장 |
무게:미정 |
|
핀 |
상징 |
|
|
1 |
대 |
|
|
2 |
Vdd |
|
|
3 |
보 |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
고객 서비스
FAQ
Q: 128x64B 도트 매트릭스 LCD 디스플레이의 해상도는 무엇을 의미합니까?
답변: 128x64 해상도는 디스플레이의 너비가 128픽셀, 높이가 64픽셀이므로 총 8192개의 주소 지정 가능 픽셀이 있음을 의미합니다. 이를 통해 컴팩트한 화면 영역에서 상세하고 선명한 텍스트나 그래픽을 볼 수 있습니다.
질문: 128x64B 도트 매트릭스 LCD 디스플레이가 전력 효율적이라고 간주되는 이유는 무엇입니까?
A: 디스플레이는 콘텐츠 렌더링에 필요한 픽셀만 활성화하여 전력 소비를 최소화합니다. 또한 낮은 작동 전압(3.3~5V)과 에너지 효율적인 백라이트를 사용하므로 배터리 구동 장치에 적합합니다.
질문: 128x64B 도트 매트릭스 LCD 디스플레이가 다양한 환경에 잘 적응할 수 있는 이유는 무엇입니까?
A: 넓은 작동 온도 범위(산업 등급 모델의 경우 -20도 ~ +70도 또는 -30도 ~ +85도)와 습기 및 먼지에 대한 견고한 밀봉으로 인해 열악한 조건에서도 안정적으로 작동합니다.
Q: 이 디스플레이는 어떤 통신 인터페이스를 지원합니까?
답변: 128x64B 도트 매트릭스 LCD 디스플레이는 일반적으로 병렬 인터페이스(8-비트 또는 4-비트 모드)와 SPI 및 I²C와 같은 직렬 인터페이스를 지원하여 다양한 마이크로컨트롤러와의 통합을 위한 유연성을 제공합니다.
Q: 디스플레이는 다양한 조명 조건에서 어떻게 선명한 가시성을 보장합니까?
A: 고대비 액정 소재와 조정 가능한 백라이트를 사용하여 저조도 환경과 밝은 환경 모두에서 우수한 가독성을 보장합니다.
질문: 128x64B 도트 매트릭스 LCD 디스플레이는 이미지를 표시할 수 있습니까, 아니면 텍스트로만 제한됩니까?
A: 텍스트와 간단한 그래픽을 모두 표시할 수 있습니다. 도트 매트릭스 배열을 통해 픽셀 기반 사용자 정의가 가능하므로 아이콘, 패턴 또는 저해상도 이미지를 렌더링할 수 있습니다.
Q: 128x64B 도트 매트릭스 LCD 디스플레이의 일반적인 용도는 무엇입니까?
A: 일반적인 응용 분야에는 산업용 기기, 의료 기기, 휴대용 장비, 자동차 대시보드 등이 포함되며, 여기서는 작고 안정적인 디스플레이가 중요합니다.
Q: 디스플레이는 낮은 GPIO 리소스 환경을 어떻게 처리합니까?
A: 디스플레이는 SPI 또는 I²C와 같은 직렬 인터페이스를 사용하여 필요한 제어 핀 수를 줄여 GPIO 가용성이 제한된 마이크로 컨트롤러에 이상적입니다.
Q: 이 디스플레이에는 어떤 종류의 백라이트가 사용됩니까?
답변: 대부분의 128x64B 도트 매트릭스 LCD 디스플레이는 균일한 조명을 제공하고 최소한의 전력을 소비하는 에너지 효율적인 LED 백라이트를 사용합니다.
질문: 실외 애플리케이션에서 128x64B 도트 매트릭스 LCD 디스플레이의 내구성은 얼마나 됩니까?
A: 진동 방지 구조, 보호 코팅, 넓은 온도 내성을 포함한 견고한 디자인은 실외 또는 열악한 환경에서 내구성과 일관된 성능을 보장합니다.
