소개
240*160 흑백 LCD Spi 디스플레이는 임베디드 시스템, 산업 제어, 가전 제품 및 기타 분야에서 널리 사용됩니다. 디스플레이는 240×160의 해상도를 채택해 선명하고 안정적인 디스플레이 효과를 제공하며, 이는 미세한 이미지와 텍스트 표현이 필요한 다양한 장치에 매우 적합합니다.

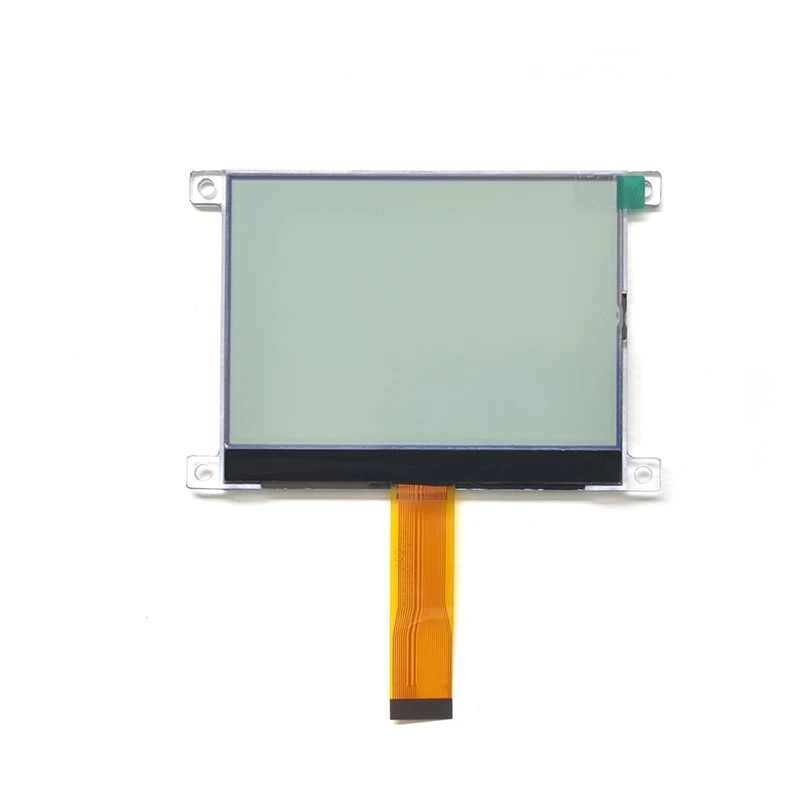

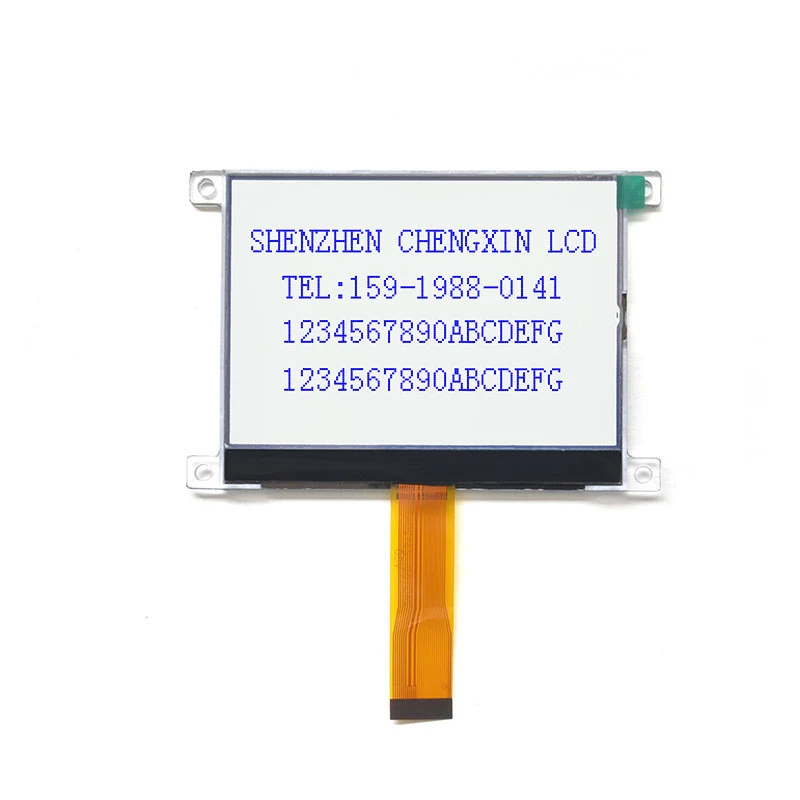

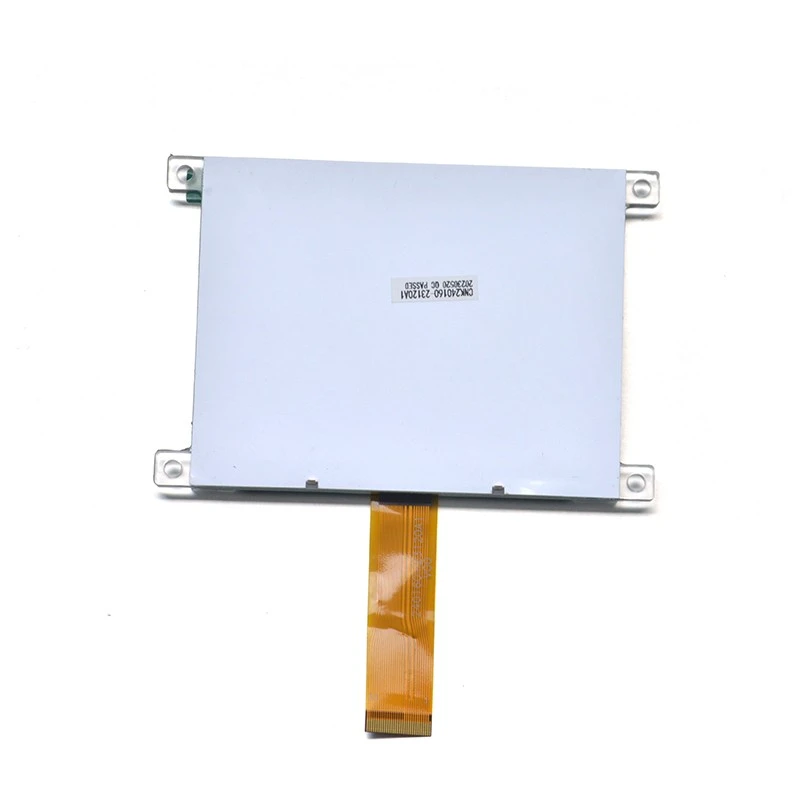

1. 제품 사진
2.제품특징
고해상도 디스플레이
240*160 흑백 LCD Spi 디스플레이는 최대 240x160의 해상도를 가지고 있어 기존 저해상도 디스플레이보다 더 선명하고 상세한 이미지와 텍스트를 표시할 수 있습니다.
넓은 시야각
당사의 디스플레이는 향상된 IPS(In-Plane Switching) 기술 또는 기타 유사한 광시야각 기술을 사용하여 액정 분자가 여러 각도에서 상대적으로 일관된 광학 특성을 유지하도록 보장함으로써 다양한 시야각에서 색상 왜곡 및 밝기 감쇠를 효과적으로 줄입니다.
뛰어난 호환성
우리의 디스플레이는 강력한 호환성을 갖고 있으며 다양한 일반 컨트롤러와 마이크로프로세서를 지원합니다. 저전력 8-비트 마이크로 컨트롤러이든 강력한 32-비트 프로세서이든 데이터 전송 및 제어 작업을 위해 디스플레이에 쉽게 연결할 수 있습니다.
임베디드 시스템 및 지능형 하드웨어
240*160 흑백 LCD SPI 디스플레이는 임베디드 시스템에 널리 사용됩니다. 낮은 전력 소비와 SPI 인터페이스의 효율적인 전송 기능으로 인해 마이크로컨트롤러 및 단일 칩 컴퓨터 시스템에 이상적인 디스플레이 모듈입니다.
산업용 장비 및 제어반
산업 자동화 장비 및 제어 시스템에서 당사의 디스플레이는 높은 신뢰성과 안정성으로 인해 다양한 제어 패널 및 디스플레이 모듈에 널리 사용됩니다.
의료 장비
당사의 디스플레이는 의료 장비, 특히 휴대용 모니터링 장비, 진단 기기 및 건강 관리 도구에도 널리 사용됩니다.
가전제품
가전제품 분야에서는 전자시계, 전자태그, 리모콘, 게임기 등 다양한 소형 가전제품에 디스플레이가 사용되고 있습니다.
기기 및 측정 장비
다양한 기기 및 측정 장비에서 당사 제품은 측정 데이터, 경보 정보, 작동 상태 및 매개변수 설정을 표시하는 데 자주 사용됩니다.

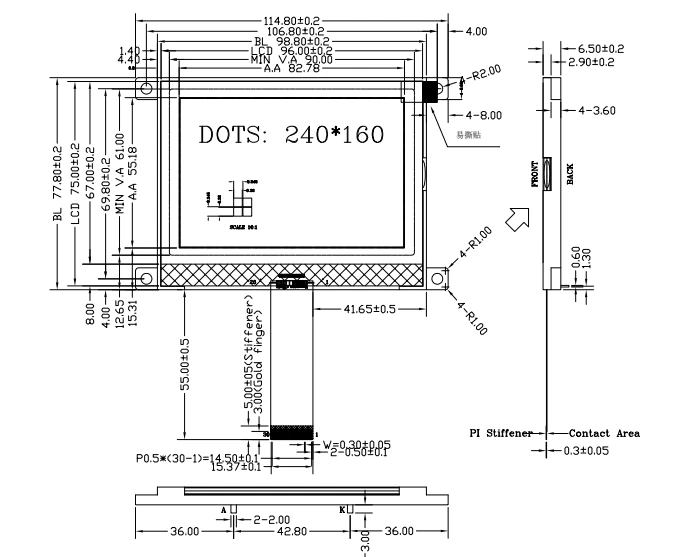

4.제품 매개변수(사양)
|
모듈 크기 : 115(W) ×77.8(H) × 6.5(T)mm |
디스플레이 뷰 영역:90(W) ×61(H) mm |
|
LCD 유형:FSTN/POSITIVE/TRANFLECTIVE |
시야각:6시 |
|
드라이버 IC:UC1628C |
백라이트 드라이버 유형:전원/3.0+/-0.2V/흰색 |
|
DC-DC 회로: 내장 |
무게:미정 |
|
핀 |
상징 |
핀 |
상징 |
|
|
1 |
ESD |
16 |
BM0 |
|
|
2 |
TST4 |
17 |
BM1 |
|
|
3 |
D7 |
18 |
VSS |
|
|
4 |
D6 |
19 |
VSS |
|
|
5 |
D5 |
20 |
VDD |
|
|
6 |
D4 |
21 |
VDD |
|
|
7 |
D3 |
22 |
VDD |
|
|
8 |
D2 |
23 |
VLCDIN |
|
|
9 |
D1 |
24 |
VLCD출력 |
|
|
10 |
D0 |
25 |
VB0- |
|
|
11 |
RST |
26 |
VB1- |
|
|
12 |
CS0 |
27 |
VB1+ |
|
|
13 |
CD |
28 |
동영상0+ |
|
|
14 |
WR0 |
39 |
ESD |
|
|
15 |
WR1 |
30 |
NC |
고객 서비스
FAQ
Q: 240x160 흑백 LCD SPI 디스플레이란 무엇입니까?
답변: 답변: 240x160 흑백 LCD SPI 디스플레이는 가로 240픽셀, 세로 160픽셀의 해상도를 특징으로 하는 LCD(액정 디스플레이)의 일종으로 이미지를 단색(단색)으로 표시합니다. 마이크로컨트롤러와 디스플레이 간의 데이터 전송을 위해 SPI(Serial Peripheral Interface) 통신 프로토콜을 사용합니다.
Q: 이 디스플레이와 관련하여 "SPI"는 무엇을 의미합니까?
답변: SPI(Serial Peripheral Interface)는 마이크로컨트롤러(또는 다른 장치)와 디스플레이 간의 고속 데이터 전송을 허용하는 통신 프로토콜입니다. 병렬 통신에 비해 핀 수가 적은 직렬 인터페이스를 사용하므로 GPIO 핀이 제한된 임베디드 시스템에 이상적입니다.
Q: 흑백 LCD 디스플레이의 장점은 무엇입니까?
A: 흑백 LCD 디스플레이는 컬러 디스플레이에 비해 제조가 더 간단하고 저렴합니다. 이는 전력 소비가 적고 가독성을 위해 더 높은 대비를 제공하며 임베디드 시스템의 기본 텍스트 또는 간단한 그래픽 디스플레이와 같이 색상이 필요하지 않은 애플리케이션에 이상적입니다.
Q: 240x160 흑백 LCD SPI 디스플레이의 일반적인 사용 사례는 무엇입니까?
A: 이 유형의 디스플레이는 디지털 시계, 상태 표시기 및 소형 제어판과 같이 간단한 그래픽이나 텍스트를 표시해야 하는 저전력 임베디드 시스템, 휴대용 장치, 의료 장비, 산업용 애플리케이션 및 DIY 프로젝트에 일반적으로 사용됩니다. .
Q: 240x160의 해상도는 이미지 품질에 어떤 영향을 미치나요?
답변: 240x160의 해상도를 사용하면 디스플레이가 선명한 텍스트와 기본 그래픽을 제공할 수 있지만 이미지 품질은 고해상도 컬러 디스플레이만큼 세밀하지 않습니다. 고화질 비주얼보다 단순성과 명확성이 더 중요한 애플리케이션에는 충분합니다.
질문: 240x160 흑백 LCD SPI 디스플레이에서 그래픽을 표시할 수 있습니까?
A: 예, 240x160 흑백 LCD SPI 디스플레이는 아이콘, 로고 또는 모양과 같은 간단한 그래픽을 표시할 수 있지만 단색 특성으로 인해 단순한 흑백 또는 회색조 그래픽으로 제한됩니다. 복잡한 이미지나 풀 컬러 그래픽은 이 디스플레이에 적합하지 않습니다.
질문: 240x160 흑백 LCD SPI 디스플레이의 일반적인 전력 소비량은 얼마입니까?
A: 전력 소비량은 디스플레이 밝기 및 사용량과 같은 요인에 따라 다르지만 일반적으로 흑백 LCD 디스플레이는 컬러 디스플레이에 비해 전력 요구 사항이 낮습니다. 일반적으로 백라이트 설정에 따라 5~30mA를 소비하므로 배터리 구동 애플리케이션에 적합합니다.
